采用特制鋁合金型材作導軌，用增速鏈拖牽工裝板作為輸送介質。流水線采用組合式裝配模式，工位數可按工藝要求設定。工位配置有腳踏開關、電源插座、工位阻擋器、工藝圖板、照明等，線體上設有頂升平移機、頂升旋轉臺等，使整個流程達到自動化工作狀態。

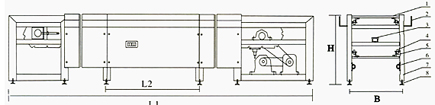

1、板鏈	2、零件料盒	3、線槽	4、工具箱	5、拖動鏈條
6、導軌	7、氣管	8、工位支架	9、可調腳架

名稱	參數
線體長度(L1)	按客戶工藝需要選定
線體寬度(B)	按客戶工藝需要選定
鏈條節距	50.8、100
單工位長度(L2)	按客戶工藝需要選定
工作面高度(H)	750mm±25mm(推選值)
運行速度	V=0.5-15m/min(推薦：機械固定式、電磁調速式、變頻調速式)
運行方式	連續、節拍
輸送介質	平板鏈
適用范圍	機電、家電的產品裝配、輸送、調試
